| Place of Origin | Suzhou, Jiangsu Province, China |
| ブランド名 | Zero Dynamic |
| 証明 | ISO 9001 |
| Model Number | XH-5Q |
5kgハードベアリング下帯駆動ローターバランスマシン (モデル:XH-5Q)
1設備の説明
ゼロ・ダイナミックの5kgのハードベアリングの下部ベルト駆動ローターバランスマシン (モデル:XH-5Q)小型・中型モーターローター,インペラー,カーンシャフト,ドラム,シャフト製品などの様々な回転作業部品のバランス調整に使用される.ダウンからループベルトによって駆動されています作業部品のバランス品質と精度を保証する.便利な積載と卸載,迅速な起動,高い作業効率を特徴としています.
| シリアルナンバー | 商品詳細 | パラメータ範囲 |
| 1 | 機器のモデル | XH-5Q |
| 2 | 作業部品の最大質量 (kg) | 5 |
| 3 | 最大切片直径 (mm) | Ø220 |
| 4 | 許容される作業部品のジャーナル直径 (mm) | Ø5~ Ø25 |
| 5 | 拡張可能な作業部品のジャーナル直径範囲 | Ø15~ Ø40 |
| 6 | 2つの支柱間の距離 (mm) | 15〜400 |
| 7 | 支架の中央線間の最大距離 (mm) | 400 |
| 8 | 支える括弧の中央線間の最小距離 (mm) | 15 |
| 9 | 支架装置が支架の間にあるとき,支架の中央線間の最小距離 (mm) | 40 |
| 10 | ベルト駆動直径が30mmであるときのバランス速度 (r/min) | 800〜4500 |
| 11 | 駆動エンジンのパワー (kW) | ACサーボモーター 0.2/03 |
| 12 | 最低達成可能な残余不均衡 (g.mm/kg) | ≤0.3 |
| 13 | 不均衡削減比 URR | ≥95% |
| 14 | 測定システム | XH-8900 コンピュータ測定システム |
| 15 | マシンベッド長さ (mm) | 450 |
| 16 | 設備の総重量 (kg) | 280 |

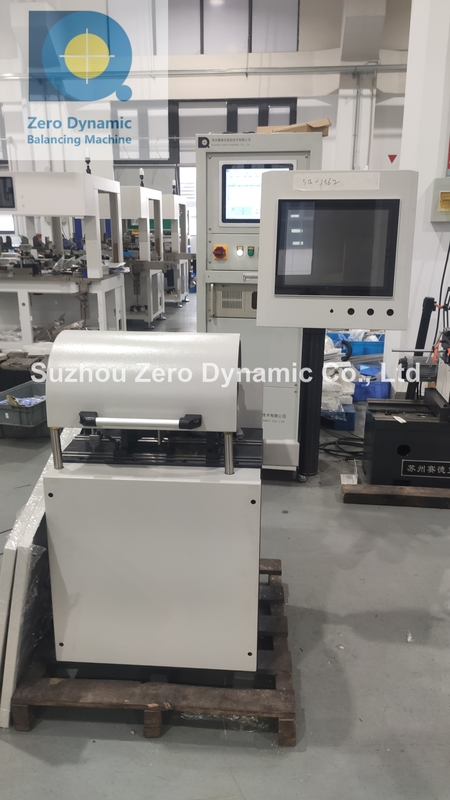

3設備 写真:
4主要な特徴
4.1 この装置は,多様な測定方法を有する高度な電気測定システムを採用しており,動的および静的バランスの両方を実行することができ,最大10種類のサポート方法があります.
4.2 材料の追加または除去方法及び前後回転は柔軟に調整することができる.
4.3 装置は,複数の校正係数を組み合わせて,ギアシフト中にジャンプすることなく,システムの感度を自動的に調整する.
4.4 ソフトウェアとハードウェアの二重フィルタリングと高速なデータ圧縮により,この装置は高速な測定速度と高い測定精度を備えています.
4.5 バランス図上のレーダーグラフは,不均衡値と角度を示します.
4.6 信号強度に応じて感度を自動的に調整し,計測システムの最大表示感度は1平面あたり1g.mmである.
4.7必要な回転速度範囲に達した後,測定は自動的に開始できます.
4.8試料の採取時間を事前に設定した後,試料の終了は自動的に赤字に変更され,不均衡の読み取りはロックされ,測定結果はOKまたはNGとして表示されます.
